貼片機是用來實現高速、高精度地貼放元器件的設備。貼片機編程是指通過按規定的格式或語法編寫一系列的工作指令，讓貼片機按預定的工作方式進行貼片工作。貼片機編程分為兩個階段，是貼片機離線準備工作。二是貼片機在線調試。每個工廠根據各自的貼片機型號與管理模式不同具體的細節也有所差異。

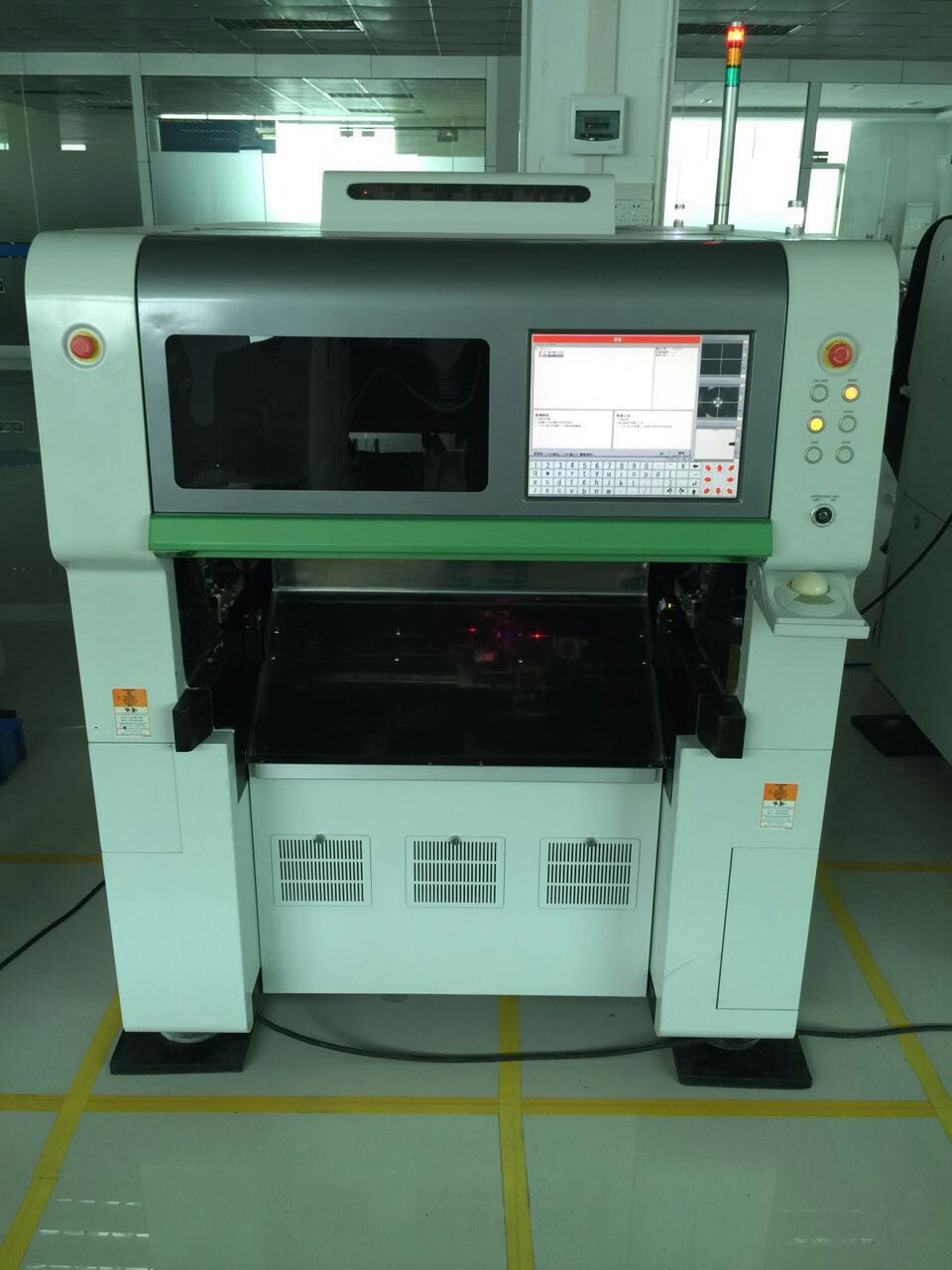

貼片機

貼片機編程離線準備工作如下：

1.首先整理所需貼片產品的BOM，編程需要在電腦上進行，所以肯定是電子檔的。一般是excel格式的。

2.坐標的提取。有三種情況：

（1）如果是已經導出的excel或txt文檔的坐標，那直接用編程軟件將坐標和整理好的BOM合并就可以了。

（2）如果是PCB文件，那就需要自己導出坐標了，一般用protel99或PADS2007就可以導出excel格式的。

（3）如果只有一份BOM，提供不了坐標，這時候就需要掃描儀了，將PCB掃描后采點保存成CAD格式，然后將坐標和BOM合成. 3.BOM與坐標合成后檢查是否有遺漏或重位，有就需要工程部與客戶聯系確認，OK后保存成機器需要的格式。 這三步，離線編程大致完結。

貼片機在線調試工作：

1.將編好的程序?qū)雜mt貼片機設備.

2.找到原點并制作mark標記.

3.將位號坐標逐步校正。

4.優化保存程序，再次檢查元件方向及數據.

5.開機貼片一片板首件確認.

貼片機編程前必須所需要的主要信息有：

1.PCB信息，如長寬厚，以便確認能否在機器上生產。

2.mark信息，光學mark坐標及參數。

3.連板信息，多少連板。

4.貼片位置信息，包括位號，坐標，角度等?？蛻舴綍峁┫鄳?yīng)的BOM清單，貼片位號圖紙，樣板等。

5.物料信息，料號規格及參數。
